I/O

LCD

Состоит из двух фильтров с перпендикулярной поляризацией, а между ними - стержнеобразные молекулы (кристаллы) в жидкости. Эти молекулы формируют закручивающуюся спираль, которая изгибает свет, проходящий через дисплей.

Когда напряжения нет, то кристалы, примыкающие к горизонтальному фильтру, повернуты горизонтально, а к вертикальному - вертикально. Когда через эти кристалы проходит свет, то он "изгибается" и меняет свою поскость поляризации с горизонтальной на вертикальную, в результате чего проходит через оба фильтра без потерь (не считая половины неполяризованного света, поглощенного первым фильтром, ну то есть вертикально поляризованный свет не смог пройти через горизонтальный фильтр).

Если же к кристаллам приложено напряжение, молекулы стремятся выстроиться в направлении электрического поля, что искажает их винтовую структуру. Свет уже ко второму фильтру приходит не совсем вертикально поляризованный, а отклоненный на сколько-то градусов, поэтому степень прозрачности понижмается. Варьируя напряжение, можно управлять степенью прозрачности.

Раньше использовалась пассивная матрица. Это значит, что для управления экраном NxM пикселей использовались N+M линий адресации, то есть N - для выбора строки и M - для выбора столбца. На выбранные строки подавалось напряжение, пиксель на пересечении загорался и должен был хранить свое состояние до следующей активации. Таким образом, при смене кадра последовательно изменялись все пиксели экрана. Из-за большой емкости ячеек напряжение на них меняется медленно, а значит и кадры тоже медленно меняются.

В настоящее время большинство ЖК-дисплеев используют активную матрицу на тонкопленочных транзисторах (thin film transistors / TFT). Раньше широко применялись матрицы на тонкопленочных диодах (TFD), но сейчас таких почти нет. В схеме активной матрицы с каждой точкой изображения последовательно включена собственная тройка транзисторов, управляющих цветами R, G, B. Все пиксели изменяются параллельно.

На уровне железа поддержка графики состоит в основном из фреймбуфера, в котором хранится битовая карта. Изображение, которое нужно отобразить на экране, сохраняется в фреймбуфере. Если у нас 24-битный цвет, то для каждого пикселя во фреймбуфере сохраняется 24 бита.

Тачскрин

На данный момент в большинстве тачскринов используются емкостностные экраны.

Поверхностно-емкостной экран

Экран покрывается прозрачным проводящим материалом, а по углам экрана располагаются 4 электрона, подающие на этот слой небольшое напряжение. Когда человек прикасается к экрану, возникает утечка точка. Чем ближе палец к электроду, тем меньше сопротивление экрана, а значит больше сила тока. Ток регистрируется датчиками в углах и передается на контроллер, вычисляющий координаты точки касания.

Не умеет в мультитач.

Проекционно-емкостной экран

На внутренней стороне экрана нанесена сетка электродов. Электрод вместе с телом человека образует конденсатор; электроника измеряет ёмкость этого конденсатора (подаёт импульс тока и измеряет напряжение).

Такие экраны применяются в айфонах.

Память

Тип памяти	Время доступа
DRAM	50-150 наносекуд
Магнитный диск	5-20 милисекунд
Флэш-память	5-50 микросекунд

Производство процессоров и памяти

Из расплавленного кремния на специальном оборудовании выращивают монокристалл цилиндрической формы
Получившийся слиток охлаждают и режут на «блины», поверхность которых тщательно выравнивают и полируют до зеркального блеска
Затем в «чистых комнатах» полупроводниковых заводов на кремниевых пластинах методами фотолитографии и травления создаются интегральные схемы
После повторной очистки пластин, специалисты лаборатории под микроскопом производят выборочное тестирование процессоров – если все «ОК», то готовые пластины разрезают на отдельные процессоры, которые позже заключают в корпуса

Подробности здесь

Инструкции MIPS

Слово - единица доступа к памяти компьютера. Совпадает с размером регистра. В 32-битной архитектуре слово = 32 бита, регистр = 32 бита и к памяти мы можем обращаться шагами по 32 бита или 4 байта. Чем больше регистров, тем дольше будет такт, потому что расстояние до регистров будет больше и сигналы будут его дольше проходить. Помимо этого, чем больше регистров, тем больше бит занимает инструкция в памяти.

Разница между переменными и регистрами в том, что количество регистров ограничено, и некоторые инструкции могут работать только с данными, лежащими в определенных регистрах. Поэтому перед выполнением этих инструкций нжуно выполнить операцию load, которая загружает значение из памяти в регистр. Команда store - наоборот, сохраняет значение из регистра в переменную в памяти.

В архитектуре MIPS 32 32-битных регистра. Регистры в MIPS обозначаются знаком доллара и 2-буквенным обозначением, например: $s0, $s1 - регистры общего назначения. $t0, $t1 - временные регистры.

Команды перемещения данных

Команда загрузки в регистр состоит из:

название операции
регистр, в который загружаем
константа, обозначающая сдвиг, измеряемый в байтах. Это обязательно должна быть костанта. Если сдвиг определяется динамически, то нужно предварительно записать сдвиг в какой-нибудь регистр, затем этот регистр подать как адрес в памяти, а сдвиг указать равный 0.
регистр, обозначающий адрес в памяти, называемый базовый регистр

g = h + A[8] =>

	lw $t0, 32($s3)
	add $s1, $s2, $t0

lw = load word
$t0 = регистр, куда попадет значение
32 = сдвиг. Нас интересует 8-й элемент массива, то есть 8-е слово. Каждое слово состоит из 4 байт, значит нас интересует 32-й байт.
$s3 = адрес начала массива A в памяти
$s2 = ассоциирован с h
$s1 = результат сложения, ассоциирован с g

Из-за выравнивания памяти адреса всех слов должны быть кратны 4.

Пример обращения с динамическим сдвигом:

$s0 = i $a0 = A

g = A[i] =>

	sll $t0 $s0 2   # сдвигаем на 2, то есть умножаем на 4, чтобы из кол-ва слов получить кол-во байт
	add $t1 $a0 $t0 # t1 = a0 + t0, то есть узнаем адрес в памяти элемента A[i]
	lw $t2 0($t1)   # t2 = A[i]

Компьютеры делятся на те, которые используют адрес самого левого (старшего) байта в слове в качестве адреса слова (big-endian) и на те, которые используют адрес правого (младшего) байта (little-endian). MIPS относится к big-endian архитектурам.

Команда выгрузки из регистра в память называется store и имеет аналогичный с командой load синтаксис: название операции sw, сохраняемый регистр, сдвиг и базовый регистр.

A[12] = h + A[8] =>

	lw $t0, 32($s3)
	add $t0, $s2, $t0
	sw $t0, 48($s3)

Константы

Команда add принимает в качестве операндов регистры. Если нам нужно что-то сложить с константой, то пришлось бы сначала записать константу в регистр, что неэффективно. Для решения проблемы есть специальная команда addi, что означает add immediate. Так как константы могут быть отрицательными, то нет надобности в команде subi.

addi $s3, $s3, 4    # $s3 = $s3 + 4

Для константы 0 даже есть специальный регистр $zero.

Знаковые числа

В большинстве систем сейчас используется техника представления знаковых чисел под назваием two's complement, или второе дополнение. Второе дополнение числа определяется как величина, полученная вычитанием числа из наибольшей степени двух.

В знаковых числах старший бит означает знак. Если он равен 0, то в остальных разрядах записаноположительное число. Если 1, значит число отрицательное. Предществующие 1 в этом случае выполняют роль предшествующих 0 в положительных числах, то есть все подряд идущие 1 слева становятся незначимыми, значимая только самая правая в ряду подряд идущих единиц. При этом самый старбишй бит - всегда НЕ значимый. Если после него идет 0, то первым значащим битом становится этот ноль.

Разница 2^(количество значимых бит справа) - число, закодированное в этих битах = абсолют нашего искомого отрицательного числа.

Пример:

1111 1111 1111 1111 1111 1111 1111 1101 = -3

 1111 1111 1111 1111 1111 1111 1111 1 101 = -3
|                                    |   |
------------------------------------- ----
              ^                        ^
              |- не значимые           |- значимые 101 = 5

Количество значимых бит = 3

2^3 - 5 = 3

Искомое число = -3

Другой пример, когда у нас после знака сразу идет 0:

1010 = -6
         1           010 = -6
|                   |   |
-------------------------
 ^                    ^
 |- не значимый бит   |- значимый 010 = 2

Количество значимых бит = 3

2 ^ 3 - 2 = 6

Искомое число = -6

Иначе говоря, число со знаком может быть представлено как:

(x[31] * -2^31) + (x[30] * 2^30) + (x[29] * 2^29) + ... + (x[1] * 2^1) + (x[0] * 2^0)

То есть в случае signed числа знаковый бит умножается на -2^31, а в случае unsigned - на 2^31.

Другой способ преобразования - инвертировать число и прибавить 1, получаем абсолют. То есть в нашем случае это будет 10 = 2, прибавляем 1 - получаем 3.

Неиспользуемая ныне техника one's complement получает отрицательное число как 2^n - x - 1. Все отрицательные числа получаются из положительных установкой знакового бита в 1 и инвертацией всех остальных позиций. Сейчас техника не используется, так как требует больше шагов для арифметических операций (в two's complement отрицательное число равняется 2^n - x).

Представление инструкции в машинном коде

Регистры $t0-$t7 имеют номера 8-15, а $s0-$s7 - 16-23.

Для примера возьмем инструкцию сложения:

add $t0, $s1, $s2

Она представляется в памяти в следующем виде:

0 17 18 8 0 32

Где:

0 - первая часть идентификатора команды add 17 - $s1 18 - $s2 8 - $t0 0 - не используется в этой команде 32 - вторая часть идентифкатора команды add.

В бинарном виде команда имеет вид:

000000 10001 10010 01000 00000 100000

1 и 6 части имеют по 6 бит, 2-5 по 5. Итого каждая инструкция занимает 32 бита, то есть сколько же, сколько занимает слово в этой архитектуре.

Каждое из полей команды имеет свое название:

|   op  |   rs  |   rt  |   rd  | shamt | funct |
| 6 бит | 5 бит | 5 бит | 5 бит | 5 бит | 6 бит |

op: 6 бит, opcode, определяет операцию и формат инструкции
rs: 5 бит, первый входной регистр
rt: 5 бит, второй входной регистр
rd: 5 бит, регистр назначения
shamt: 5 бит, сдвиг
funct: 6 бит, function code, определяет конкретный варинт операции, указанной в поле op.

Этот формат называется R-type или R-format, от слова register.

Есть еще другой формат - I-type / I-format, который используется для операций с константами и операций сохранения/загрузки данных. Дело в том, что при использовании R-формата размер константы ограничен 5 битами, а значит может принимать значения от 0 до 32. Это очень мало для константы и особенно для адресации внутри массива в случае команд load/store.

I-формат:

|   op  |   rs  |   rt  | constant or address |
| 6 бит | 5 бит | 5 бит | 16 бит              |

При этом в этом формате регистр rt означает регистр назначения.

Еще есть самый простой формат - J-type, используемый для инструкции j:

|   op  | address |
| 6 бит | 26 бит  |

Условия

beq reg1 reg2 L1 - если значение регистра 1 = значению регистра 2, то перейти к метке L1

bne reg1 reg2 L1 - если значение регистра 1 != значению регистра 2, то перейти к метке L1

slt reg1 reg2 reg3 - set on less than, если reg2 < reg3, то reg1 = 1, иначе 0

slti reg1 reg2 10 - set on less than immediate, если reg2 < 10, то reg1 = 1, иначе 0

Есть еще sltu - set on less than unsinged и sltiu - set on less than immediate unsgined.

Быстрая проверка на выход за границы цикла

sltu $t0 $s1 $t2  # $t0=0 if $s1 >= length or $s1<0
beg $t0 $zero IndexOutOfBounds  # if bad, goto Error

Цикл

Допустим, мы хотим преобразовать следующий код в ассемблер:

while (save[i] == k)
	i += 1;

Пускай переменные у нас лежат в следующих регистрах:

i = $s3
k = $s5
save = $s6

Тогда код на ассемблере будет таким:

While:
	sll $t1 $s3 2  # умножаем i на 4 путем сдвига влево на 2 знака, чтобы из количества слов получить количество байт
	add $t1 $t1 $s6 # получаем адрес save[i]
	lw $t0 0($t1) # загружаем в регистр значение save[i]
	beq $t0 $s5 Exit # if(save[i] != k) break;
	addi $s3 $s3 1 # i += 1
	j While # возвращаемся в начало
Exit:

Вызов процедуры

Для вызова процедуры, нужно сделать следующее:

Положить параметры в место, откуда процедура сможет их получить
Передать контроль процедуре
Получить ресурсы, необходимые процедуре
Выполнить процедуру
Положить результат в место, откуда вызывающая программа сможет его получить
Вернуть контроль точке вызова процедуры

В MIPS для вызова процедур служат следующие регистры:

$a0-$a3: 4 регистра, куда можно положить параметры
$v0-$v1: 2 регистра, куда можно положить результат
$ra: return address, то есть регистр, куда кладется адресс точки вызова перед вызовом процедуры

Если нужно передать больше 4 параметров, то все дополнительные параметры кладутся на стек сразу над $fp.

Для вызова есть специальная инструкция jal (jump-and-link) - она кладет адрес следующей инструкции в регистр $ra, после чего вызывает процедуру.

Синтаксис прост:

jal ProcedureAddress

Процедура возвращается вызовом jr $ra.

Адрес текущей выполняемой инструкции почти всегда называется program counter или PC. Команда jal просто сохраняет в регистр $ra значение PC + 4.

Стек

Когда регистров не хватает, на помощь приходит стек. Например, после вызова процедуры нужно подчистить все следы и вернуть все используемые процедурой регистры к тем значениям, которые были до вызова процедуры. А для этого их нужно где-то хранить. Вот на стеке они и хранятся. Также в нем хранятся локальные массивы и структуры.

Для работы со стеком используется stack pointer, указывающий на адрес последнего сохраненного в стек значения. При сохранении или извлечении каждого значения, стэк пойнтер изменяется на 1 слово. Обратиться к нему можно по регистру $sp.

Стек растет от высших адресов к низшим. Это означает, что для пуша на стек нужно вычитать 1 слово из значения стэк пойнтера. А увеличение стэк пойнтера уменьшает стэк, выдавливая из него значения.

Пример процедуры:

int leaf_example(int g, int h, int i, int j)
{
	int f;
	f = (g + h) - (i + j);
	return f;
}

g,h,i,j = $a0,$a1,$a2,$a3

f = $s0

Скомпилированная процедура будет выглядеть так:

leaf_example:
	addi $sp, $sp, -12  # выделяем в стеке место для 3 локальных переменных
	sw $t1, 8($sp)
	sw $t0, 4($sp)
	sw $s0, 0($sp) # бэкапим на стек значение регистров, которые будем использовать в теле функции

	add $t0, $a0, $a1
	add $t1, $a2, $a3
	sub $s0, $t0, $t1 # делаем наши арифметические операции
	add $v0, $s0, $zero # возвращаем результат

	lw $s0, 0($sp)
	lw $t0, 4($sp)
	lw $t1, 8($sp) # ресторим из стека значение регистров
	addi $sp, $sp, 12 # уменьшаем стек на 3 элемента

	jr $ra   # возвращаемся к точке вызова

Теперь посмотрим, как выглядит рекурсия:

int fact (int n)
{
	if (n < 1) return 1;
	else return ( n * fact(n-1));
}

fact:
	addi $sp $sp -8
	sw $ra 4($sp)
	sw $a0 0($sp) # бэкапим аргументы и адрес возврата, чтобы восстановить их после вызова другой процедуры внутри этой

	slti $t0 $a0 1
	beq $t0 $zero L1 # if n > 1 goto L1

	addi $v0 $zero 1 # else return 1
	addi $sp $sp 8 # уничтожаем забекапленные значения, так как внутренний вызов не пригодился
	jr $ra # возвращаемся к точке вызова

L1:
	addi $a0 $a0 -1
	jal fact   # fact(n-1)
	lw $a0 0($sp) # восстанавливаем из стека значение регистров после внутреннего вызова
	lw $ra 4($sp)
	addi $sp $sp 8

	mul $v0 $a0 $v0 # return n * fact(n-1)
	jr $ra

Рассмотрим, какие регистры нужно обязательно сохранять перед вызовом процедуры и ресторить после возврата из нее, а какие необязательно

Сохранять	Можно не сохранять
$s0-$s7	$t0-$t9
$sp	$a0-$a3
$ra	$v0-$v1
Стэк над $sp	Стэк под $sp

Выделение места на стеке

Сегмент стека, содержащий сохраненные процедурой регистры и ее локальные переменные, называется фрейм процедуры.

Для обозначения начала фрейма используется регистр $fp - frame pointer, указывающий на адрес первого слова фрейма процедуры. Stack pointer может измениться во время процедуры, а frame pointer - нет.

На рисунке изображен стек до, во время и после вызова процедуры:

На следующей схеме - распределение данных в памяти для архитектуры MIPS

!MIPS Memory allocation

Указанные адреса не являются частью архитектуры, а просто соглашение на уровне приложений.

Вершина стека инициализируется самым старшим адресом доступной памяти, то есть $sp = 7fff fffc. Оттуда стек будет расти вниз.

Затем идет сегмент динамической памяти, или куча. Она растет вверх, навстречу стеку. Это память, выделяемая командами malloc и new. Здесь всякие массивы, структуры.

Затем сегмент статической памяти, который начинается с адреса 1000 0000. Здесь хранятся константы и другие статические переменные.

Затем сегмент Text, содержащий машинный код исполняемой программы.

$gp указывает на середину сегмента статической памяти и с его помощью, указывая положительный или отрицательный сдвиг, можно обратиться к любому адресу статического сегмента.

И в конце сегмент зарезервированной памяти.

Tail call optimization

int sum(int n, int acc) {
	if (n > 0)
		return sum(n-1, acc+n);
	else
		return acc;
}

Преобразуется в:

$a0 = n $a1 = acc

sum:
	slti $t0 $a0 1                 # if n <= 0
	bne $t0 $zero sum_exit         # goto sum_exit if n <= 0
	add $a1 $a1 $a0 			   # acc += n
	addi $a0 $a0 -1				   # n -= 1
	j sum
sum_exit:
	add $v0 $a1 $zero			   # return acc
	jr $ra

Манипуляции со строками

Для работы со строками есть инструкции lb и sb, которые загружают из памяти 1 байт и сохраняют его в младший байт регистра - и наоборот. В этом случае адрес памяти необязательно должен быть кратным 4.

lb $t0 0($sp)   # read byte from source
sb $t0 0($gp)	# write byte to destination

А для чтения юникодных символов есть инструкции lh и sh (load half/store half), которые читают по 2 байта из памяти и сохраняют в младшие 2 байта регистра - и наоборот. Адрес должен быть кратен 2.

В С строка ограничена символом с кодом 0 справа.

void strcpy(char x[], char y[])
{
	int i;

	i = 0;
	while((x[i] = y[i]) != '\0')
		i += 1;
}

$a0 = x $a1 = y i = $t0

strcpy:
	add $t0 $zero $zero
loop:
	add $t1 $t0 $a1
	lbu $t2 0($t1)		# $t2 = y[i]

	add $t3 $t0 $a0
	sb $t2 0($t3) 		# x[i] = y[i]

	beq $t2 $zero exit
	add1 $t0 $t0 1
	j loop

exit:
	jr $ra

Так как вложенных вызовов процедур нет, то нам удалось обойти только временными регистрами $t. Если есть вложенные вызовы, то перед вызовом:

если есть значение, которое полностью используется до вызова и не будет использоваться после вызова, то оно пишется во временный регистр
остальные значения пишутся в сохраняемые регистры $s, бэкапятся перед вызовом процедуры и ресторятся после вызова (либо в начал и в конце процедуры, зависит от соглашения вызова).

Работа с большими константами

Если нужно работать с константой, которая не влезает в 16 бит, на этот случай есть команда lui - load upper intermediate. Она загружает старшие 16 бит в регистр, позволяя затем указать младшие 16 бит, используя инструкцию ori.

Пример:

допустим, хотим в регистр $s0 загрузить значение 0000 0000 0011 1101 0000 1001 0000 0000

Сначала загружаем старшие 16 бит, которые составляют число 61:

lui $s0 61

После этого в $s0 лежит значение: 0000 0000 0011 1101 0000 0000 0000 0000

Затем через OR соединяем с младшими 16 битами (которые составляют 2304) и результат кладем в тот же регистр:

ori $s0 $s0 2304

Готово!

Работа с большими адресами

Если используем команду j, то там используется формат J-type, который выделяет 26 бит на адрес слова. Этого достаточно для адресации в пределах 256 MB.

Если же используются бранч-команды, типа beq или bne, то там на адрес остается всего лишь 16 бит. Но этого достаточно, так как такие команды используются обычно, чтобы перейти к какой-то близлежащей инструкции в коде. Используя в качестве базового адреса $pc мы можем перейти на команду, отстоящую на +-2^15 от текущей. К тому же адресация идет по словам, а не по байтам, так что эти числа можно умножить еще на 4. В результате получаем относительную адресацию в пределах +-128 КБ.

Ну а если не хватает, то мы всегда можем воспользоваться следующим хаком:

	beq $s0 $s1 L1

преобразуем в:

	bne $s0 $s1 L2
	j L1
L2:

Синхронизация потоков

Для реализации атомарных операций есть две специальных инструкции:

ll: load linked. Аналогична обычной загрузке, но обозначает начало атомарной операции
sc: store conditional. Сохраняет регистр в указанный адрес в памяти, но только если значение указанного адреса памяти было изменено между этой инструкцией и инструкцией ll, прочитавшей значение из этого же адреса. При этом случае успеха он меняет значение этого регистра в 1, а в случае неудачи - 0.

Таким образом, потокобезопасная замена значения, лежащего в $s1 будет выглядеть так:

again:
	addi $t0 $zero 1
	ll $t1 0($s1)
	sc $t0 0($s1)
	beq $t0 $zero again
	add $s4 $zero $t1

В этом коде мы прочитали значение по адресу $s1 и записали туда новое значение из регистра $t0.

На основании конструкции load linked/store conditional могут быть построены другие примитивы синхронизации, такие как atomic compare, swap или atomic fetch-and-increment.

Системные вызовы

Реализация системных вызовов зависит от ОС и архитектуры процессора, рассмотрим, как реализованы сисколлы в x86_64 на линуксе:

Номер системного вызова кладется в регистр RAX
Аргументы вызова кладутся в регистры RDI, RSI, RDX...
Выполняется инструкция ассемблера SYSCALL. Эта инструкция переводит процессор на кольцо защиты 0 и выполняет код, на который ссылается регистр MSR_LSTAR, а он ссылается на функцию system_call. Эта функция пушит регистры в стек ядра и берет из таблицы sys_call_table адрес функции, в строке с номером, соответствующим номеру системного вызова, лежащему в RAX.

Компиляция программы

Компилятор

Фронтенд

На вход фронтенду компилятора поступает код программы, а на выходе - некая промежуточная форма, не зависящая от архитектуры. Фронтенд - единственный этап процесса компиляции, который зависит от языка.

Шаги фронтенда:

Сканирование - читает символы и создает поток токенов. Токены - это атомарные единицы языка, например: зарезервированные слова, имена, операторы, знаки пунктуации. В коде while (save[i] == k) i += 1; токенами будут: while, (, save, [, i, ], ==, k, ), i, +=, 1, ;.
Парсинг - берет поток токенов, проверяет синтаксис и строит AST - abstract syntax tree. Это дерево, в котором представлена ситнактическая структура программы.
Семантический анализ - берет AST и проверяет программу на семантическую корректность. Обычно на этом этапе проверяется, что переменные и типы правильно объявлены, типы операторов и объектов совпадают. В процессе составляется таблица символов, в которую заносятся все именованные объекты - классы, функции, переменные.
Генерация промежуточного представления - берет AST со 2 шага, таблицу символов с 3 шага и генерирует текст программы на языке промежуточного представления. Это что-то вроде байткода или MSIL. Обычно этот язык представляет собой подобие MIPS, но с бесконечным количеством виртуальных регистров.

После фронтенда идет шаг высокоуровневых оптимизаций

Потом глобальные оптимизации - оптимизации, которые влияют на несколько блоков кода

И наконец генерация машинного кода

Ассемблер

На выходе из ассемблера получается object file - комбинация инструкций на машинном языке, данных и информации, необходимой для загрузки инструкций в память. Для создания бинарной версии, ассемблер поддерживает таблицу символов, в которой записаны соответствия меток и их адресов в памяти.

В объектном файле на UNIX обычно содержатся 6 блоков:

object file header: описывает размер и расположение остальных блоков
text segment: содержит код на машинном языке
static data segment: содержит статические данные, которые никогда не меняются
relocation information: содержит адреса инструкций, в которых происходит обращение по абсолютному адресу. Блок нужен, чтобы можно было изменить адреса, когда мы линкуем модуль с другими модулями и стартовый адрес нашей памяти изменяется
symbol table: содержит незарезолвленные метки, то есть внешние ссылки
debugging information: инфа о том, как были скомпилированы модули, чтобы дебаггер мог сассоциировать машинные инструкции со строками исходного кода

Линкер

Берет независимо собранные программы на ассемблере и "линкует" их вместе.

Работает в 3 шага:

Помещает код и данные в память
Определяет новые адреса для данных и меток инструкций
Патчит внутренние и внешние ссылки

Для 2 и 3 шага линкер использует relocation information и symbol table каждого объектного модуля, чтобы зарезолвить ссылки на внешние процедуры.

В 3 шаге линкер просто проходит по всему коду, отыскивает ссылки и заменяет адреса в них новыми адресами. Польза линкера в том, что патчить код ораздо проще и быстрее, чем перекомпилировать его заново.

На выходе линкера получается исполняемый файл. Обычно он имеет тот же формат, что и объектный файл, только теперь в нем нет незарезолвленнхы ссылок.

Далее мы видим пример того, как линкер линкует 2 модуля в один:

Здесь мы видим 2 модуля. До прохода линкера $gp указывает на начало сегмента данных.

Процедура А в строчке 0 ссылается на строчку 0 в сегменте данных, где у нас лежит переменная Х.

В строчке по адресу 4 мы ссылаемся на адрес 0, но в relocation information мы видим, что строчка 4 зависит от процедуры B, а значит это адрес 0 не в нашем модуле, а в модуле B.

Процедура B в строчке 0 ссылается на строчку 0 в сегменте данных, где у нас лежит переменная Y.

В строчке по адресу 4 мы ссылаемся на адрес 0, но в relocation information мы видим, что строчка 4 зависит от процедуры A, а значит это адрес 0 не в нашем модуле, а в модуле A.

Мы видели ранее, что после линка сегмент текста начинается по адресу 0х40 0000, а сегмент данных - по 0х1000 0000. Текст процедуры А располагается по первому адресу, а ее данные - по второму. Заголовок процедуры А говорит, что ее текст занимает 0х100 байт, а данные - 0х20 байт, поэтому текст процедуры B располагается сразу после А по адресу 0х40 0100, а ее данные - по 0х1000 0020.

Шаг 1 закончен. Теперь линкер обновляет адреса в инструкциях. Он проходит по каждой строчке в сегменте relocation information и патчит соответствующие инструкции. Чтобы определить используемый формат, он читает поле instruction type.

В нашем случае используется 2 типа команд:

jal. C ними все просто, потому что они используют абсолютные адреса. jal по адресу 0х40 0004 должен обращаться к 0 строчке процедуры B. B у нас лежит по 0x40 0100, значит и целевой адрес такой же. Аналогично jal по адресу 0x40 0104 преобразуется в 0х40 0000.
lw и sw посложнее, потому что они используют относительные смещения от $gp. Как мы видели ранее, $gp инициализируется значением 0х1000 8000. В строчке 0х40 0000 нам нужно обратиться к переменной Х, то есть бывшей 0 строке сегмента данных процедуры А. 0 строка данных А теперь получила адрес 0х1000 0000. Значит ее относительный адрес относительно $gp будет 0х-8000. Аналогично в строчке 0х40 0100 относительный адрес меняется на 0х8020.

Загрузчик

Кладет программу в память, чтобы она могла выполниться.

Для этого выполняет следующие шаги:

Читает заголовок программы в память, чтобы определить размер сегментов кода и данных
Выделяет адресное пространство, достаточное чтобы вместить текст и данные
Копирует инструкции и данные из исполняемого файла в память
Копирует параметры главной программы на стек
Инициализирует регистры и устанавливает stack pointer
Переходит к процедуре запуска, которая копирует параметры в регистры аргументов и вызывает главный метод программы

Динамически загружаемые библиотеки

Поблемы вышеописанного способа линковки:

Все библиотеки становятся часть исполняемого файла, новая версия библиотеки означает перелинковку.
При старте в память загружаются все функции всех модулей даже если эти функции не запускаются

Эти проблемы решают динамически связываемые библиотеки (DLL). В таком способе линковки библиотеки не линкуются и не связываются, пока программа не запущена.

Для этого:

Объектный файл динамически загружаемой библиотеки содержит дополнительную информацию о расположении процедур внутри нее
При старте загрузчика запускается динамический линкер, который использует эту информацию для связывания библиотек и обновления всех внешних ссылок

Недостаток первоначальной версии был в том, что в память все равно загружались все функции программы, а не только те, которые будут использоваться. Поэтому в следующей версии каждая функция линкуется индивидуально только после того, как она была вызвана.

Когда вызывается функция библиотеки, то: происходит переход по адресу, лежащему в некой переменной (первый прямоугольник). Эта переменная лежит в области данных (второй прямоугольник) и при первом вызове указывает на заглушку (третий). Заглушка загружает в регистр идентификатор функции и переходит в динамический загрузчик (четвертый). Загрузчик по идентификатору определяет, где лежит эта функция, динамически ее линкует, загружает и вызывает. А вместе с этим он переписывает переменную из 2-го прямоугольника так, чтобы она указывала сразу на адрес загруженной в память реальной функции. Таким образом при последующих вызовах мы попадаем сразу в функцию, правда через адрес, лежащий в переменной. Но количество инструкций остается тем же, просто вместо j используется jr.

Архитектура ARMv7 (32-bit)

Для ARMv8 мануал здесь

Основное отличие от MIPS: меньше регистров, больше схем адресации

	ARM	MIPS
Размер инструкции	32	32
Адресное пространство	32-битное	32-битное
Выравнивание данных	Есть	Есть
Схем адресации	9	3
Регистры	15 х 32 бит	31 х 32 бит

Сравнение инструкций:

Обратите внимание, в ARM нет инструкции для деления!

Сравнение схем адресации:

Следующий блок относится только к ARMv7 и более ранним моделям. В ARMv8 от условно-выполняемых инструкций отказались

Еще одно важное отличие: для выполнения условий условных переходов в MIPS используется содержимое регистров. В ARM же используется 4 условных бита (condition codes), которые хранятся в program status word: negative, zero, carry, overflow. Эти биты могут быть изменены любой инструкцией, но выставлять их необязательно.

Например, CMP (Compare) вычитает один операнд из другого и выставляет условные биты соответственно результату вычитания. CMN (Compare negative) складывает операнды и так же выставляет условные биты соответственно результату. TST делает операндам логическое И и выставляет все условные биты кроме overflow, а TEQ делает им OR и так же выставляет все биты кроме overflow.

Необычная особенность ARM заключается в том, что каждая инструкция может быть выполнена или не выполнена в зависимости от состояния условных битов. Каждая инструкция начинается с 4-битового поля, которое определяет, будет ли инструкция превращена в nop. Засчет этого можно сэкономить время и место, когда нужно, например, перепрыгнуть через одну инструкцию - теперь не нужно вставлять дополнительное условие и инструкцию j для этого.

Сравнение форматов инструкций:

Еще в ARM есть сохранение и загрузка групп регистров.

Архитектура x86

Архитектура поддерживает следующие комбинации оперендов в инструкциях:

регистр-регистр
регистр-константа
регистр-память
память-регистр
память-константа

Не поддерживается только комбинация память-память. В это время, в ARM и MIPS большинством инструкций не поддерживается адрес памяти в качестве одного из операндов.

Все регистры, начинающиеся с Е, являются расширениями 16-битных регистров до 32-битных. Большинство инструкций имеют только 2 операнда, это значит что один из операндов часто является и входным и выходным.

Среди используемых методов адресации есть:

based mode with 8- or 32-bit displacement - адрес равен содержимое регистра плюс сдвиг на 8 или 32 бита
base plus scaled index - адрес равен содержимому регистра плюс 2^scale * index, где scale = 0, 1, 2 или 3. Этот режим нужен, чтобы избежать умножения на 4 при адресации по байтам. scale = 1 используется для 16-битных слов, 2 для 32-битных, 3 - для 64-битных. 0 означает, что не скейлим.
base plus scaled index with 8- or 32-bit displacement - комбинация первых двух режимов

Каждая инструкция в 80386 может занимать от 1 до 15 байт. Обычно опкоды включают указание, используется ли 8-битный или 16-битный операнд. Некоторые опкоды включают в себя указание метода адресации и регистра. Другие инструкции включают дополнительный байт опкода, называемый постбайт содержащий метод адресации и регистр. Режим адресации base plus scaled index использует еще и второй постбайт.

Архитектура ARMv8 (64-bit)

Первая архитектура ARM, поддерживающая 64-битное адресное пространство.

По сравнению с ARMv7 отброшены почти все необычные возможности, которых не было в MIPS:

нет условного выполнения инструкций
под константы выделено простое 12-битное поле, а не функция, производящая константу, как было в v7
нет загрузки и сохранения групп регистров
PC больше не регистр

Добавлены новые возможности, которые наоборот оказались полезными в MIPS:

добавлены регистры общего назначения, теперь их тоже 32. Один из регистров привязан к константе 0
режимы адресации работают для всех размеров слов
добавлена инструкция деления
добавлены эквиваленты команд BEQ и BNE

В целом, главное сходство между ARMv7 и ARMv8 это имя.

Арифметика в компьютерах

Сложение и вычитание

При вычитании мы можем либо вычитать, либо складывать с отрицательным числом, полученным по методу two's complement. При переполнении в 32-й бит знака попадает перенос из сложения битов на 31-й позиции и знак меняется. Если складывать A и B, а N - количество доступных бит для представления числа (включая знакомый), то результат сложения при переполнении будет равен A + B - 2^N.

Пример:

допустим, у нас есть только 4 бита и мы складываем 5 и 5:

  0101
+ 0101
  ----
  1010 == -6

  N = 4
  Результат равен 5 + 5 - 2^4 = -6

Для unsigned операций MIPS НЕ выбрасывает исключения (прерывания) при переполнении, потому что чаще всего беззнаковые операции выполняются для адресной арифметики и там переполнение может быть не важно. Для signed операций исключения выбрасываются.

При исключении/прерывании адрес инструкции записывается в регистр и происходит переход на инструкцию обработчика этого прерывания. Адрес инструкции сохраняется, чтобы после обработки исключения программа могла продолжить выполнение. В MIPS есть регистр EPC (exception program counter), в который записывается адрес этой инструкции. Инструкция mfc0 используется для загрузки этого значения из EPC в регистр общего нзаначения, после чего можно сделать джамп на соответствующую инструкцию. Причем по соглашению значение EPC пишется в специальные регистры $k0 или $k1, так как если писать в другой регистр общего назначения, то по возвращению в функцию, из которой было выброшено исключение, никто не будет восстанавливать значение этого регистра, и оно будет потеряно.

Умножение

Рассмотри первую версию множителя.

В качестве примера умножим 8 на 9 столбиком:

      1 0 0 0
    X 1 0 0 1
    ---------
      1 0 0 1
    0 0 0 0
  0 0 0 0
1 0 0 1
-------------
1 0 0 1 0 0 0

Мы видим, что первый операнд (множимое) на каждом i-м шаге сдвигается на одну позицию влево и в зависимости от значения i-го бита множителя либо идет в сумму, либо нет. То есть на каждом шаге:

если младший бит множителя = 1, то множимое суммируется с текущим результатов
множимое сдвигается на 1 позицию влево
множитель сдвигается на 1 позицию вправо

Эти 3 шага повторяются 32 раза - по количеству бит в операндах. Если бы каждый шаг занимал один такт, то любое умножение занимало бы 96 тактов. Однако операция может быть ускорена засчет распараллеливания - операции сдвига и сложения выполняются одновременно, засчет этого мы получаем 34 такта.

Этот алгоритм может быть реализован в виде следующей схемы:

Обычно эту схему усложняют за счет того, что в блоке Product мы можем хранить одновременно множитель (в правой половине) и результат (в левой половине). ЭТо возможно благодаря тому, что на каждом шаге у нас множитель уменьшается на 1 знак, а результат - увеличивается.

Если нам нужно умножить знаковые числа, то мы сначала запоминаем их знаки, обрубаем их, перемножаем два 31-битных числа, а затем выставляем отрицательный знак если оригинальные знаки различались.

В новых множителях схема гораздо сложнее. К каждому биту множителя подсоединяется свой 32-битный сумматор, которому на вход подается выход предыдущего сумматора и результат AND над множимым и соответствующим битом множителя. Причем все сумматору соединяются не последовательно, а в виде бинарного дерева, чтобы уменьшить количество операций. В результате мы ждем не 32 последовательных сложения, а только 5.

Fast multiplication hardware

(рисунок немного неверный, так как на каждом следующем слое должно быть больше бит для хранения результата сложения. На втором слое - 34, на третьем - 36 и т.д.)

В MIPS есть специальные регистры для хранения результата умножения 32-битных регистров, называемые Hi и Lo, и инструкции mfhi/mflo, означающие move from hi, move from lo.

Например, при умножении $s2 на $s3:

mult $s2, $s3 # верхний бит результата окажется в Hi, нижний бит - в Lo
mfhi $s0 	  # перемещаем верхний бит в s0
mflo $s1	  # перемещаем нижний бит в s1

Деление

Пример деления столбиком, делим 1001010 (делимое) на 1000 (делитель):

 1001010 | 1000 <- делитель
-1000 	 |------
-----	 | 1001	<- результат
	1
	10
	101
	1010
   -1000
   -----
   	  10   <- остаток

Берем максимум знаков слева делимого, чтобы было больше делителя, в нашем случае это 4 знака и 1001.
Делим полученное число на делитель, то есть 1001/1000
Результат деления пишем в результат - 1
Остаток от деления (1) пишем под вычитанием, приписываем один знак от делимого - 0.
Если полученное число (10) меньше делителя, то в результат пишем 0 и приписываем еще один знак делимого. Так до тех пор, пока не сможем разделить полученное число на делитель. В нашем случае мы не смогли разделить 10 и 101 на 1000, поэтому в результат попало два нуля, а вот 1010 уже смогли, поэтому после двух нулей стоит 1.

Итого, алгоритмически деление может быть осуществлено следующим образом:

32-битный делитель представляем как 64-битное число, у которого делитель записан в левой половине, а правая заполнена нулями
В остаток вначале операции записывается делимое
Затем в цикле повторяем 33 раза:
1. Вычитаем делитель из остатка, пишем результат в остаток
2. Если остаток >= 0, сдвигаем частное влево на 1 позицию, выставляем правый бит в 1. Иначе - обратно прибавляем делитель к остатку, после чего сдвигаем частное влево на 1 позицию, выставляем правый бит в 0
3. делитель сдвигаем вправо на 1 позицию

Таким образом, в шагах 3.1-3.2 мы определяем, является ли текущий остаток большим, чем делитель и если да, то пишем в результат 1 и вычитаем делитель из остатка, а если нет, то пишем 0 и оставляем остаток нертронутым.

Такое деление называется восстанавливающее (restoring). Есть еще невосстанавливающее (nonrestoring) - оно более быстрое. В нем на 2 шаге не происходит восстановления остатка, а вместо этого прибавляет делитель к сдвинутому остатку на следующем шаге, так как (r + d) * 2 - d = 2r + 2d - d = 2r + d.

На картинке изображен пример деления 7 (00000111) на 2 (0010) этим алгоритмом:

На следующей картинке изображена первая версия делителя:

Divisor - делитель
Quotient - частное
Remainder - остаток

В новых делителях используется более сложная схема. Использовать тот же подход, что и в сложном делении мы не можем, так как на каждом шаге нужно знать результат сравнения делителя с остатком. Но есть техники, позволяющие производить более 1 знака частного за шаг. Техника SRT division пытается предугадать несколько бит частного, используя поиск по таблице по верхним битам делимого и остатка. В последующих шагах алгоритм может исправить предсказания, если они оказались неверными. Обычно считается по 4 бита частного за раз, используя 4 бита делимого и 6 бит остатка в качестве ключа поиска по таблице.

В MIPS для деления используются те же регистры Hi/Lo и операции mfhi/mflo, что и при умножении:

div $s2, $s3  # остаток окажется в Hi, частное - в Lo
mfhi $s0 	  # перемещаем остаток в s0
mflo $s1	  # перемещаем частное в s1

Плавающая точка

Научная нотация записи чисел имеет один знак слева от запятой, например: 1.2 * 10^9. Есть еще нормализованная научная запись, в которой слева от запятой должен быть только один знак и он должен быть ненулевым. Например, 0.1 * 10^-8 и 10.0 * 10^-10 не являются нормализованными научными записями, а 1.0 * 10^-9 - является.

Двоичные числа так же могут быть представлены в научной нотации: 1.0 * 2^-1. Степень двойки означает, на сколько знаков вправо нужно сдвинуть число в двоичной записи. В данном случае 0.5 будет представлено как 0.1 в двоичной записи.

Числа с плавающей запятой имеют форму 1.xxxxxxxxx * 2^yyyy

В компьютере числа с плавающей точкой представлены в виде двух частей - мантиссы и экспоненты. Увеличение мантиссы увеличивает точность, увеличение экспоненты увеличивает представимый интервал.

Мантисса всегда имеет значение от 0 до 1 - это 1.xxxxxxxxx.

Экспонента - это yyyy.

В MIPS числа с плавающей точкой представлены следующим образом:

| знак (1 бит) | экспонента (8 бит) | мантисса (23 бита) |

Значение = -1^S * M * 2^E, где S - знак, M - мантисса, E - экспонента.

Переполнение возникает, когда не хватает знаков для экспоненты. Однако может быть еще и опустошение / underflow, когда нам нужно представить настолько маленькое число, что знаков в экспоненте не хватает. Тогда используются типы с удвоенной точностью, имеющие больше бит для экспоненты.

В MIPS число с удвоенной точностью занимает 64 бита, из них 11 - экспонента, а 52 - мантисса.

| знак (1 бит) | экспонента (11 бит) | мантисса (52 бита) |

Чтобы использовать больше бит, спецификация IEEE 754 предполагает, что 1 слева от запятой в нормализованном представлении числа всегда есть и поэтому она в мантиссе не указывается.

Тогда числа имеют значение: -1^S * (1 + M) * 2^E, где мантисса - число от 0 до 1. При этом в мантиссе биты используются "слева-направо". То есть, если пронумеровать биты мантиссы слева направо как s1, s2, s3, то значение будет равно:

-1^S * (1 + (s1 * 2^-1) + (s2 * 2^-2) + (s3 * 2^-3) + (s4 * 2^-4) + ...) * 2^E

Помимо этого, чтобы меньшие числа имели меньшее значение, было решено, что наименьшая экспонента (-127) должна иметь значение 0000..00, а наибольшая (128) - 1111..11. Поэтому для записи экспоненты применяется т.н. biased notation, где к реальному значению экспоненты прибавляется некий сдвиг. В числах с одинарной точностью сдвиг равен -127. Таким образом, экспонента -1 становится равна -1 + 127 = 126 = 0111 1110, а экспонента 1 становится 1 + 127 = 128 = 1000 0000.

В числах с двойной точностью сдвиг равен 1023.

Таким образом, значение, представленное числов с плавающей точкой, равно:

-1^S * (1 + M) * 2^(E - bias)

или, если писать полностью:

-1^S * (1 + (s1 * 2^-1) + (s2 * 2^-2) + (s3 * 2^-3) + (s4 * 2^-4) + ...) * 2^(E - bias), где s1,s2,s3 - биты мантиссы, перечисленные слева направо.

Пример:

преобразуем число в десятичную запись:

110000001010000000...

знак = 1
мантисса = 10000001
экспонента = 010000000...

Для начала определим знак, значение 1 - значит отрицательный

Мантисса представлена как 129, нужно отнять 127, получаем 2.

В экспоненте мы видим 01000..., что значит 0*2^-1 + 1*2^-2 + 0*2^-3 + ... = 0.25

Итого получаем: -1 * (1 + 0.25) * 2^2 = -5.0

Обратный пример:

преобразуем -0.75 в число с плавающей точкой:

-0.75 = -3 * 2^-2 = -1,5 * 2^-1

Знак = 1
Мантисса = 1.5, для представления отбрасываем 1, остается 0.5 = 1 * 2^-1 = 100000...0 в двоичном представлении
Экспонента = -1, для представления нужно прибавить 127, получаем 126 = 0111 1110 в двоичном представлении

Итого, получаем:

1 0111 1110 1000000000...0

Хороший источник по чтению и записи чисел с плавающей точкой: http://cstl-csm.semo.edu/xzhang/Class%20Folder/CS280/Workbook_HTML/FLOATING_tut.htm

Еще одна инструкция по переводу из бинарного вида в десятичную дробь: http://sandbox.mc.edu/~bennet/cs110/flt/ftod.html

Инструкции MIPS по работе с плавающей точкой

add.s, add.d - сложение single- и double-precision чисел
sub.s, sub.d
mul.s, mul.d
div.s, div.d
c.x.s, c.x.d - сравнение чисел, где x может быть eq, neq, lt, le, gt, ge
bclt, bclf - команды перехода
lwcl, swcl - загрузить/сохранить регистр с плавающей точкой

Для операция с плавающей точкой выделены специальные регистры - $f0, $f1, $f2, ...

Subword parallelism

Если мы оперируем типами, размер которых меньше машинного слова, то в одном регистре может быть несколько значений такого типа. Инструкции, поддерживающие subword parallelism, таким образом, параллельно обрабатывают несколько таких значений, лежащих в одном регистре.

В процессоры ARM такие операции были добавлены расширением ARM NEON.

Streaming SIMD Extension (SSE)

SSE и MMX (MultiMedia eXtension) - это расширения к x86, реализующие subword parallelism.

Процессор

Далее будет представлен вариант реализации процессора, который поддерживает следующие команды MIPS:

инструкции работы с памятью: lw, sw
арифметико-логические инструкции: add, sub, and, or, slt
инструкции ветвления: beq, j

Не поддерживаются: сдвиг, умножение, деление, операции с плавающей точкой и т.д.

В общем виде каждая из инструкций может быть декомпозирована на следующие шаги:

Читаем из памяти инструкцию по адресу, содержащемуся в регистре PC
Парсим инструкцию
Читаем 1 или 2 регистра в зависимости от инструкции

Дальнейшие действия зависят от инструкции, но сильно похожи. Для всех инструкций, кроме j, нужно обратиться к ALU, подав на вход либо значение 2 регистров, либо значение 1 регистра и константу.

Затем, если у нас инструкция работы с памятью, то нужно обратиться к памяти (для записи или чтения) по полученному из ALU адресу. Если арифметико-логическая инструкция, то нужно результат работы ALU записать в какой-то регистр. А если инструкция ветвления, то нужно изменить значение регистра PC в зависимости от результата сравнения. Если же это не инструкция ветвления, то значение PC должно быть увеличено на 4.

Таким образом, получаем следующую высоко-уровневую схему реализации MIPS:

На этой схеме для понятности опущены мультиплексоры и контроллеры, занимающиеся выбором линий в зависимости от инструкций. Полная схема выглядит так:

Здесь верхний мультиплексор определяет, нужно ли брать PC = PC + 4 или PC = адрес джампа. Ему на вход поступает AND результата сравнения от ALU и бита, определяющего, является ли инструкция инструкцией ветвления. Второй сверху мультиплексор выбирает, в зависимости от инструкции, писать в регистр результат работы ALU или значение, полученное из памяти. Ну и третий - в зависимости от инструкции определяет, подавать вторым операндом в ALU значение регистра, или константу сдвига, полученную из инструкции.

Теперь разберем итеративный процесс построения потока данных (datapath).

Для начала нам понадобится блок, который читает инструкции и инкрементирует PC:

Дальше - блок бранчинга:

Здесь синим обозначены управляющие сигналы

RegWrite - сигнал блока регистров, который подается, когда данные, поданные на вход Write data нужно записать в регистр Write register. Для чтения такого управляющего сигнала нет, поэтому значения регистров Read register 1 и Read register 2 всегда подаются на исходящие пины Read data 1 и Read data 2.
ALU operation - 4-битовый сигнал, определяющий операцию, которую должен выполнить АЛУ. В данном случае это будет операция сравнения. Управляющий сигнал здесь нужен потому что этот АЛУ будет использован для разных операций в разных инструкциях. А вот для сумматора на этой схеме используется другой АЛУ, у которого всегда будет проводиться операция сложения, поэтому ему управляющий сигнал не нужен. Дублирование АЛУ обусловлено тем, что в конце концов наш процессор должен выполнять инструкцию за один такт, а значит ни один элемент не может быть использован больше 1 раза.

Блок Sign-extend нужен, чтобы преобразовать знаковый 16-битный сдвиг в знаковый 32-битный, который можно подать на сумматор.

Далее - блок выполнения инструкций работы с памятью и инструкций R-типа:

Управляющие сигналы:

ALUSrc - определяем, подавать ли вторым операндом в АЛУ значение регистра (для арифметико-логических операций) или константу сдвига (для операций памяти)
MemWrite, MemRead - если сигналы активированы, то происходит запись либо чтение в память. В отличие от блока регистров, здесь чтение должно происходить по сигналу, так как попытка чтения из невалидного адреса может привести к проблемам
MemToReg - определяет, что нужно писать в регистр - результат работы АЛУ, или значение, прочитанное из памяти

На схедующей схеме эти 3 блока объединены в общую схему процессора. Этот процессор может выполнять основные инструкции (чтение/запись слова, сложение/вычитание/сравнение и условные переходы) за один такт. Джампы пока не поддерживаются.

Здесь добавлен один мультиплексор, управляемый сигналом:

PCSrc - определяет, использовать ли для PC следующую инструкцию или перепрыгивать на адрес, указанный в инструкции условного перехода

Итак, у нас готов datapath, теперь попробуем реализовать его внутренние элементы.

Наша реализация будет поддерживать следующие команды: lw, sw, beq, add, sub, and, or, slt.

Вспомним, какие у нас используются форматы инструкций:

а. арифметические инструкции, rs и rt - источники, rd - регистр, куда кладем результат. shamt не используем, а операция АЛУ задается совокупностью полей op (31:26) и funct.

b. Операции с памятью. rs - регистр, в котором записан сдвиг, который будет добавлен к адресу памяти. rt - регистр, из которого читаем или в который пишем данные.

c. Операции бранчинга. rs и rt - сравниваемые регистры. address - адрес перехода при равенстве этих регистров.

В операциях a и b различается поле, в котором записан регистр, куда нужно писать данные, поэтому перед записью в регистр нам понадобится еще один мультиплексор.

Добавим вышеописанную информацию о полях и новый мультиплексор на нашу схему:

Новые управляющие сигналы:

ALUOp - 2-битовый управляющий сигнал, который переводит АЛУ в один из трех режимов - сложение, вычитание, или использование инструкции, указанной в поле funct.
RegDst - определяет, брать регистр назначения из rt или rd.

Итак, у нас есть 9 управляющих сигналов (для ALUOp используются два). Все, кроме PCSrc могут быть установлены в заисимости от opcode. Для определения PCSrc нужно еще знать результат сравнения регистров.

В результате наш контроллер принимает на вход 6 бит opcode и имеет 9 выходов. На рисунке изображена наша схема с добавлением контроллера:

На этой таблице видим таблицу истинности для контроллера:

Пример работы процессора для операции add $t1, $t2, $t3. Жирным выделены активные соединения и элементы. Вся операция выполняется за 1 такт.

А здесь - пример для инструкции lw $t1, offset($t2):

И напоследок - пример для инструкции бранчинга beq $t1, $t2, offset:

Почему однотактовые реализации больше не используются

Наша реализация выполняет всю инструкцию за 1 такт. Тем не менее, такие реализации на данный момент не используются потому что тогда длина такта будет одинакова для всех возможных инструкций, а значит - будет равна длине самой медленной инструкции. Это наверняка будет инструкция загрузки из памяти, так как она последовательно задействует целых 5 элементов: блок инструкций, блок регистров, АЛУ, блок памяти и опять блок регистров, но уже для записи.

Такая реализация может быть приемлема для архитектур с небольшим количеством простых инструкций, так как тогда расхождение между самой быстрой и самой медленной поерацией не очень велико, однако если бы мы добавили операции с плавающей точкой, то такой вариант работал бы совсем плохо.

Проектирование набора инструкций для пайплайнинга

В MIPS инструкции были спроектированы для пайплайна, этому способствуют следующие свойства:

Все инструкции имеют одинаковую длину.
Поле регистра-источника всегда находится в одном и том же месте. Благодаря этому, пока первый шаг определяет тип инструкции, второй шаг может уже начать читать значение регистра. Если бы это свойство не соблюдалось, пришлось бы разбить шаг 2 на 2 шага.
Адреса памяти используются только для операций чтения и записи. Благодаря этому мы можем на 4 шаге вычислять адрес памяти и обращаться по этому адресу на шаге 5. Если бы мы могли бы совершать арифметические действия над данными из памяти, то после 4 шага пришлось бы вставить еще один АЛУ.
Все операнды выровнены в памяти.

Риски пайплайна

Риски - это ситуации, в которых следующая инструкция не может быть выполнена в следующем такте. Есть 3 разных типа:

Структурные риски

Возникают когда аппаратная часть не поддерживает запрашиваемую комбинацию инструкций, которую мы хотим выполнить в одном такте. В MIPS таких рисков нет, так как набор инструкций был тщательно спроектирован для пайплайнинга. Например, если инструкции и данные хранятся в одной памяти, то 1 и 4 шаг нашего пайплайна не может быть выполнен одновременно, так как и там и там происходит чтение из одной памяти.

Риски данных

Возникает когда данные, необходимые для выполнения шага, еще не доступны

Пример:

add $s0 $t0 $t1
sub $t2 $s0 $t3

Здесь вторая инструкция ожидает результата выполнения первой. Если не вмешаться, то пайплайн не сработает. Первая инструкция пишет результат только на 5-м шаге, значит второй инструкции придется 3 такта ждать впустую.

Компилятор может переупорядочивать местами команды чтобы избежать этого, но это помогает не всегда.

Типичное решение - не ждать полного выполнения 1-й инструкции, а сразу подать во 2-ю результат сложения, минуя память.

Однако такое решение помогает не всегда. Если бы первой инструкцией была lw, результат был бы доступен только после 4 шага, что уже слишком поздно. Тогда все равно пришлось бы ждать 1 такт впустую и только после него подать выход с 4 шага 1-й инструкции на 3-й шаг 2-й.

Риски управления

Возникает, когда прочитана не та инструкция, которая нужна. Например, в инструкциях ветвления адрес следующей инструкции выясняется только на последнем шаге, а следующая инструкция к этому момент уже прочитала неверный адрес.

Одно из решений - остановить пайплайн сразу, как только прочитали инструкция бранчинга до тех пор, пока не станет известен следующий адрес.

Но обычно используется branch prediction: попытаться предсказать, какой бранч будет выбран и начать загружать его. Если окажется, что выбран не он, то загрузку этого отбрасываем и считаем заново правильный.

Очень популярный подход для предсказания бранчей - для каждого бранча помнить, был ли он в прошлый раз выбран или нет, и предсказывать что в следующий раз будет так же. Это хорошо работает для циклов.

Еще один вариант решения - отложенное выполнение: переупорядочить инструкции так, чтобы пока не станет известен адрес бранча для перехода, выполнялись другие инструкции, не зависящие от этого.

Pipelined datapath

На схеме изображена наша однотактовая схема процессора, на которой выделены шаги пайплайна:

Данные всегда идут слева направо, кроме 2 исключений:

write-back, где данные из памяти идут в регистр
выбор следующего значения PC

Но эти исключения не мешают выполнению текущей инструкции - они влияют только на последующие инструкции в пайплайне.

При этом первое исключение может привести к рискам данных, а второе - к рискам управления.

Чтобы каждый из шагов выполнялся в отдельном такте, между ними нужно поместить специальные пайплайн-регистры, которые будут хранить результат выполнения предыдущего шага для передачи его в следующий. При этом, если из шага выходит несколько значений, то и регистр должен быть достаточно большим, чтобы все их вместить.

Например, на следующей схеме регистр IF/ID должен быть 64-битным, чтобы вместить 2 выхода из шага IF. Остальные регистры содержат 128, 97 и 64 бита соответственно.

Чтение из таких регистров производится в начале такта, а запись - в конце, поэтому конфликта не происходит.

Forwarding unit

Форвардинг - направление результата работы АЛУ на текущей инструкции сразу на вход АЛУ следующей, чтобы следующая не дожидалась пока текущая завершится и запишет свой результат в регистр.

Здесь наверху - обычная схема, снизу - схема с добавленной функциональностью форвардинга.

Forwarding unit - смотрит, совпадает ли регистр, куда пишется результат АЛУ на текущей инструкции (EX/MEM.RegisterRd) с регистром, откуда берется операнд для АЛУ на следующей (ID/EX.RegisterRs) и если да, то активирует контрольную линию ForwardA, которая верхнему мультиплексору говорит брать то значение, которое приходит из регистра EX/MEM.

Аналогично обрабатываются 3 других случая:

if (EX/MEM.RegWrite
and (EX/MEM.RegisterRd ≠ 0)
and (EX/MEM.RegisterRd = ID/EX.RegisterRs)) ForwardA = 10

if (EX/MEM.RegWrite
and (EX/MEM.RegisterRd ≠ 0)
and (EX/MEM.RegisterRd = ID/EX.RegisterRt)) ForwardB = 10

if (MEM/WB.RegWrite
and (MEM/WB.RegisterRd ≠ 0)
and ( MEM/WB.RegisterRd = ID/EX.RegisterRs)) ForwardA = 01

if (MEM/WB.RegWrite
and (MEM/WB.RegisterRd ≠ 0)
and (MEM/WB.RegisterRd = ID/EX.RegisterRt)) ForwardB = 01

Static Multiple Issue

Компилятор упаковывает несколько разных инструкций в одну длинную инструкцию. За счет дублирования блоков процессор выполняет несколько инструкций за один такт.

Dynamic Multiple Issue

Тоже самое, что и Static, но инструкции объединяются не компилятором, а самим процессором во время выполнения. Так же такой подход называется суперскалярным.

Дублируются обычно блоки АЛУ и блоки регистров. Такой подход используется во всех современных архитектурах.

Реальные архитектуры процессоров

ARM Cortex-A8

Использует пайплайн из 14 шагов. Суперскаляр с 2 иструкциями за такт. Инструкции не перемешиваются, а выполняются ровно в том порядке, в котором приходят. Пайплайн состоит из 3 секций: получение инструкции, декодирование и выполнение.

На схеме ибозражен пайплайн процессора ARM A8:

Первые 3 шага получают 2 инструкции за такт и поддерживают очередь из 12 заранее прочитанных инструкций. Для этого используется 2-уровневый бранч-предиктор, состощий из:

BTB: Branch target buffer на 512 записей, содержащий адреса используемых бранчей
GHB: Global history buffer на 4096 записей, содержащий историю переходов по бранчам
RS: Return stack на 8 записей, предскаывающий будущие возвраты из бранчей

Если предсказание бранча ошиблось, то пайплайн очищается и мы получаем штраф на 13 тактов.

Затем блок из 5 шагов определяет, есть ли зависимости между инструкциями и в какой пайплайн последней секции нужно подать инструкцию.

Последние 6 шагов предоставляют один пайплайн для инструкций сохранения/загрузки и 2 пайплайна для арифметических операций.

Intel Core i7 920

Архитектура x86. Предоставляет сложный подход к пайплайнингу, использует 14-шаговый пайплайн, мультискалярность, спекуляции, перемешивание инструкций.

Из-за очень сложного набора инструкций x86, Intel сначала преобразует их в так называемые микрооперации, похожие на операции, используемые в MIPS. Затем эти микрооперации используются сложным, спекуляционным пайплайном с динамическим расписанием, который может выполнять до 6 микроопераций за такт.

Core i8 Pipeline

Внутренняя организация процессора называется его микроархитектурой.

Каждая инструкция x86 проходит через 7 этапов:

Instruction fetch - используется многоуровненый branch target buffer для достижения баланса между скоростью и точностью предсказаний. Ошибочное предсказание влечет штраф на 15 тактов. В результате получаем пакет инструкций длиной 16 байт.
Predecode - полученные 16 байт кладутся в predecode instruction buffer и на этом этапе преобразуются в индивидуальные инструкции x86. Это нетривиальный шаг, так как инструкции x86 имеют длину от 1 до 15 байт. Полученные инструкции кладутся в 18-элементную очередь инструкций.
Micro-op decode - инструкции x86 транслируются в микрооперации. 3 из 4 декодеров работают с инструкциями, которые напрямую транслируются в 1 микрооперацию. Декодер для сложных инструкций транслирует инструкцию в последовательность микроопераций. Он производит до 4 микроопераций за такт и продолжает работать в следующих тактах, пока не сгенерирует всю нужную последовательность. Микрооперации помещаются в 28-элементный буфер микроопераций.
Loop stream detection - если есть последовательность инструкций (меньше чем 28 штук или 256 байт в длину), которые образуют петлю, то на этом этапе они обнаруживаются и дальше микрооперации будут подаваться напрямую из буфера микроопераций, чтобы не выполнять впустую шаги 1-3
Perform the basic instruction issue - регистр ищется в таблице регистров, переименовывается, выделяется место в reorder buffer entry, из reorder buffer и регистров получаются нужные значения прежде чем микрооперации отправятся в reservation stations
Reservation - 6 функциональных блоков поддерживают 36-элементную станцию резервации. На этом этапе микрооперации распределяются между ними. В каждый из блоков можно назначить до 6 микроопераций за такт.
Функциональные блоки выполняют микрооперации, результаты посылаются обратно на станцию резервации и в register retirement unit, откуда они запишутся в регистры, как только станет известно, что инструкция больше не спекулятивна. После этого инструкция в reorder buffer помечается как выполненная
Когда одна или несколько инструкций сверху reorder buffer помечаются как выполненные, ожидающие записи в register retirement unit выполняются, а инструкции удаляются из буфера.

Кэши процессора

Кэши создаются основе статической памяти RAM или SRAM.

Кэш L1 - свой у каждого ядра. Самый быстрый и самый мелкий. Обычно процессоры имеют два кэша L1 - для инструкций и для данных.

Кэш L2 - разделятся между всеми ядрами и через него ядра могут обмениваться информацией. Некоторые процессоры дублируют данные из L1 в L2. Этот кеш медленнее, но больше, чем L1.

Кэш L3 - тоже разделяется между всеми ядрами, но использует более медленный и дешевый SRAM, чем L2, засчет чего размер L3 может быть сильно больше L2.

Процессор спроектирован так, что самые важные значения кладутся в более быстрый L2, а менее важные - в медленный L3.

При попытке чтения из кэша процессор сначала ищет его в L1, потом в L2, потом в L3, L4 и, когда кеши кончаются - в память.

Логически кэш-память представляет собой набор кэш-линий. Каждая кэш-линия хранит блок данных и дополнительную информацию. Под размером кэш-линии понимают размер блока данных. В архитектуре x86 размер кэш-линии составляет 64 байта.

Суть кэширования состоит в разбиении RAM на кэш-линии и отображении их на кэш-линии кэш-памяти. Возможно несколько вариантов такого отображения.

Inclusive vs Exclusive

(В этом разделе под верхними уровнями подразумеваются более быстрые уровни, то есть L1 - выше, чем L2)

Если все блоки верхнего уровня кэша присутствуют в блоке нижнего уровня, тогда нижний называется инклюзивным. Такие кэши используются в процессорах Intel.

Если же в нижнем уровне только те блоки, которых нет в верхнем - то он эксклюзивный. Такие кэши используются в процессорах AMD.

При чтении из инклюзивного кэша:

если блок Х найден в L1, то читаем оттуда
если не найден в L1, но найден в L2, тогда копируем его в L1.
если же не найден ни L1 ни на L2, но найден в L3, то копируем его в L2 и L1.

При переполнении одного из уровней удаляем один из старых блоков и шлет уровню выше команду удаления этого блока, чтобы не нарушить свойство инклюзивности.

При чтении из эксклюзивного кэша:

если блок Х найден в L1, то читаем оттуда
если не найден в L1, то найден в L2, тогда перемещаем его из L2 в L1.
если не найден ни на одном из уровней, то берем из памяти и кладем в L1.

При переполнении одного из уровней перемещаем один из старых блоков на уровень ниже, чтобы не нарушить свойство эксклюзивности.

Таким образом, низжие уровни кэша получают блоки только когда они вытесняются высшими уровнями, что делает низжие уровни эксклюзивных кэшей виктимными кэшами.

Виды отображения

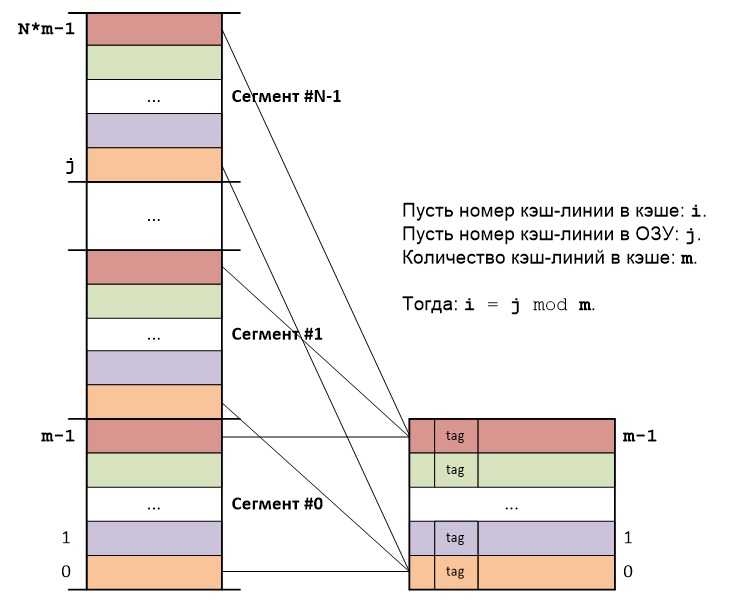

Direct Mapping

RAM делится на сегменты, причем размер каждого сегмента равен размеру кэша, а каждый сегмент делится на блоки, причем размер каждого блока равен размеру кэш-линии.

Адрес каждого байта представляет собой сумму порядкового номера сегмента, порядкового номера кэш-линии внутри сегмента и порядкового номера байта внутри кэш-линии.

Тэг кэш-линии хранит порядковый номер сегмента, то есть старшую часть адреса первого байта в данной кэш-линии.

Этапы поиска:

извлекается средняя часть адреса, определяющая номер линии в кэше
тэг кэш-линии сравнивается со старшей частью адреса, то есть с номером сегмента
если совпадает, то внутри этой кэш-линии ищем байт с адресом, совпадающим с младшей частью искомого адреса.

Этот вариант очень подвержен конфликтам, когда две строки соревнуются за одну ячейку, поочередно вытесняя друг друга из кэша.

Fully associative mapping

RAM делится на блоки, размер которых равен размеру кэш-линий. Каждый блок RAM может сохраняться в любой кэш-линии кэша.

Адрес каждого байта представляет собой сумму порядкового номера кэш-линии и порядкового номера байта внутри кэш-линии. Адреса байт различаются только старшими частями, поэтому в тэге каждой кэш-линии хранится старшая часть, то есть порядковый номер кэш-линии(блока) в RAM.

Этапы поиска:

тэги всех кэш-линий сравниваются со старшей частью адреса одновременно
если было совпадение по одному из тэгов, то внутри этой кэш-линии ищем байт с адресом, совпадающим с младшей частью искомого адреса

Этот вариант имеет гораздо меньше конфликтов, но сложен и дорог в реализации.

Set associative mapping

Когда говорят об N-ассоциативном кэше, то имеется в виду этот тип отображения с N каналами.

RAM делится так же, как и в прямом отображеии, а сам кэш состоит из k каналов, использующих прямое отображение. Кэш-линии, имеющие одинаковые номера во всех каналах, образуют сет.

Структура адреса и тэга такая же, как и в прямом отображении, но алгоритм поиска отличается:

извлекается средняя часть адреса, определяющая номер сэта в кеше
тэги всех кэш-линий данного сета сравниваются со старшей частью одновременно
если было совпадение по одному из тэгов, то внутри этой кэш-линии ищем байт с адресом, совпадающим с младшей частью искомого адреса

Таким образом, количество каналов кэша определяет количество одновременно сравниваемых тэгов.

Этот вариант является общепринятым компромиссом между сложностью реализации и эффективностью.

Категории промахов

Промах по чтению из кэша инструкций. Обычно дает очень большую задержку, поскольку процессор не может продолжать исполнение программы (по крайней мере, текущего потока исполнения) и вынужден простаивать в ожидании загрузки инструкции из памяти.
Промах по чтению из кэша данных. Обычно дает меньшую задержку, поскольку инструкции, не зависящие от запрошенных данных, могут продолжать исполняться, пока запрос обрабатывается в основной памяти. После получения данных из памяти можно продолжать исполнение зависимых инструкций.
Промах по записи в кэш данных. Обычно дает наименьшую задержку, поскольку запись может быть поставлена в очередь и последующие инструкции практически не ограничены в своих возможностях. Процессор может продолжать свою работу, кроме случаев промаха по записи с полностью заполненной очередью.

Согласованность кэшей

Кэш L1 - свой у каждого ядра. То есть у нас в несколько разных кэшей копируются одни и те же данные из памяти. Так как они используются на чтение и запись разными потоками, то теоретически могут рассинхронизироваться и значение какого-то адреса в одном кэше может не совпадать со значением этого же адреса в другом.

На практике аппаратные кэши в современных процессорах всегда синхронизируются. Это значит, что если два разных потока в любом месте системы читают данные с одного и того же адреса памяти, то они никогда не должны одновременно считывать разные значения.

Наиболее распространенный протокол для обеспечения согласованности между кэшами известен как протокол MESI.

MESI

Каждая строка данных в кэше помечена одним из следующих состояний:

Мodified - данные модифицированы и отличаются от основной памяти. Являются источником истины, а все остальные источники устарели.
Exclusive - данные не модифицированы и синхронизированы с основной памятью. Ни в одном другом кэше того же уровня нет этих данных.
Shared - данные не модифицированы и синхронизированы с общей памятью. В других кэшах того же уровня (возможно) есть те же данные
Invalid - данные устарели и не должны использоваться

Применяя и обновляя эти состояния, можно добиться согласованности кэша.

Рассмотрим несколько примеров для процессора с четырьмя ядрами, у каждого из которых собственный кэш L1, а также глобальный кэш L2 на кристалле.

Запись в память

Предположим, что поток на core-1 хочет записать в память по адресу 0xabcd. Ниже приведены некоторые возможные последовательности событий.

Попадание в кэш

В L1-1 есть данные в состоянии E или M. L1-1 производит запись. Всё готово. Ни в одном другом кэше нет данных, так что немедленная запись будет безопасной. Состояние строки кэша изменяется на M, поскольку она теперь изменена.

Промах локального кэша, попадание одноуровневого кэша

В L1-1 есть данные в состоянии S. Это значит, что в другом одноуровневом кэше могут быть эти данные. Та же последовательность применяется, если в L1-1 вообще нет этих данных. L1-1 отправляет Request-For-Ownership в кэш L2. L2 смотрит по своему каталогу и видит, что в L1-2 сейчас есть эти данные в состоянии S. L2 отправляет snoop-invalidate в L1-2. L1-2 помечает данные как недействительные (I). L1-2 отправляет запрос Ack в L2. L2 отправляет Ack вместе с последними данными в L1-1. L2 проверяет, что в L1-1 эти данные хранятся в состоянии E. В L1-1 теперь последние данные, а также разрешение войти в состояние E. L1-1 осуществляет запись и изменяет состояние этих данных на M.

Чтение памяти

Теперь предположим, что поток на core-2 хочет считать с адреса 0xabcd. Ниже приведены некоторые возможные последовательности событий.

Попадание кэша

L1-2 имеет данные в состоянии S, E или M. L1-2 считывает данные и возвращает в поток. Готово.

Промах локального кэша, промах кэша верхнего уровня

L1-2 имеет данные в состоянии I (недействительное), то есть не может их использовать. L1-2 отправляет запрос Request-for-Share в кэш L2. В L2 тоже нет данных. Он считывает данные из памяти. L2 возвращает данные из памяти. L2 отправляет данные в L1-2 с разрешением войти в состояние S. L2 проверяет, что в L1-2 эти данные хранятся в состоянии S. L1-2 получает данные, сохраняет их в кэше и отправляет в поток.

Промах локального кэша, попадание кэша верхнего уровня

В L1-2 есть данные в состоянии I. L1-2 отправляет запрос Request-for-S в кэш L2. L2 видит, что в L1-1 данные в состоянии S. L2 отправляет Ack в L1-2, вместе с данными и разрешением войти в состояние S. L1-2 получает данные, сохраняет их в кэше и отправляет в поток.

Промах локального кэша, попадание одноуровневого кэша

В L1-2 есть данные в состоянии I. L1-2 отправляет запрос Request-for-S в кэш L2. L2 видит, что в L1-1 данные в состоянии E (или M). L2 отправляет snoop-share в L1-1 L1-1 понижает состояние до S. L1-1 отправляет Ack в L2 вместе с модифицированными данными, если это применимо. L2 отправляет Ack в L1-2 вместе с данными и разрешением войти в состояние S. L1-2 получает данные, сохраняет их в кэше и отправляет в поток.

Дисковая память

Магнитный жесткий диск состоит из набора металлических пластин, которые вертятся на шпинделе со скоростью 5400-15000 оборотов в минуту. Пластины покрыты с обоих сторон магнитным записываемым материалом, похожим на материал, которым покрываются аудио- или видеокассеты. Чтобы читать и писать информацию на диск, над каждой поверхностью размещается перемещаемая ручка, содержащая на конце маленькую электромагнитную спираль, называемую головкой чтения/записи.

Каждая поверхность пластин радлелена на концентрические окружности, называемые "треками". На каждой десятки тысяч таких треков. Каждый трек делится ена сектора, содержащие информацию: на каждом треке тысячи секторов. В секторе обычно от 512 до 4096 байт. На пластине записаны последовательно: номер сектора, пустой промежуток, кусок данных, включающий код коррекции, пустой промежуток, следующий кусок данных с кодом коррекции, и так далее.

Головки дисков соединены и двигаются вместе, так что каждая головка находится над одним и тем же треком. Словом цилиндр обозначаются все треки под всеми головками.

Чтобы обратиться к данным, нужно пройти 3 шага:

Позиционируем головку над нужным треком. Эта операция называется seek.
Дождаться, пока нужный сектор попадет под головку. Это время называется rotational latency или rotational delay.
Передать блок данных. Время передачи зависит от размера сектора, скорости вращения и плотности записи.

Большинство контроллеров дисков имеют встроенный кэш, который сохраняет все сектора, которые через него проходят.

How's that again?

Computer organization and design

I/O

LCD

Тачскрин

Поверхностно-емкостной экран

Проекционно-емкостной экран

Память

Производство процессоров и памяти

Инструкции MIPS

Команды перемещения данных

Константы

Знаковые числа

Представление инструкции в машинном коде

Условия

Быстрая проверка на выход за границы цикла

Цикл

Вызов процедуры

Стек

Выделение места на стеке

Tail call optimization

Манипуляции со строками

Работа с большими константами

Работа с большими адресами

Синхронизация потоков

Системные вызовы

Компиляция программы

Компилятор

Фронтенд

Ассемблер

Линкер

Загрузчик

Динамически загружаемые библиотеки

Архитектура ARMv7 (32-bit)

Архитектура x86

Архитектура ARMv8 (64-bit)

Арифметика в компьютерах

Сложение и вычитание

Умножение

Деление

Плавающая точка

Инструкции MIPS по работе с плавающей точкой

Subword parallelism

Streaming SIMD Extension (SSE)

Процессор

Почему однотактовые реализации больше не используются

Проектирование набора инструкций для пайплайнинга

Риски пайплайна

Структурные риски

Риски данных

Риски управления

Pipelined datapath

Forwarding unit

Static Multiple Issue

Dynamic Multiple Issue

Реальные архитектуры процессоров

ARM Cortex-A8

Intel Core i7 920

Кэши процессора

Inclusive vs Exclusive

Виды отображения

Direct Mapping

Fully associative mapping

Set associative mapping

Категории промахов

Согласованность кэшей

MESI

Запись в память

Попадание в кэш

Промах локального кэша, попадание одноуровневого кэша

Чтение памяти

Попадание кэша

Промах локального кэша, промах кэша верхнего уровня

Промах локального кэша, попадание кэша верхнего уровня

Промах локального кэша, попадание одноуровневого кэша

Дисковая память
